Kablarna som används i lågspännings DC-transmissionsdelen av det solenergi fotovoltaiska kraftproduktionssystemet har olika krav för anslutning av olika komponenter på grund av olika användningsmiljöer och tekniska krav. De övergripande faktorerna som ska beaktas är: Kabelisoleringsprestanda, värme- och flamskyddande prestanda, anti-aging-prestanda och tråddiameterspecifikationer. De specifika kraven är följande:

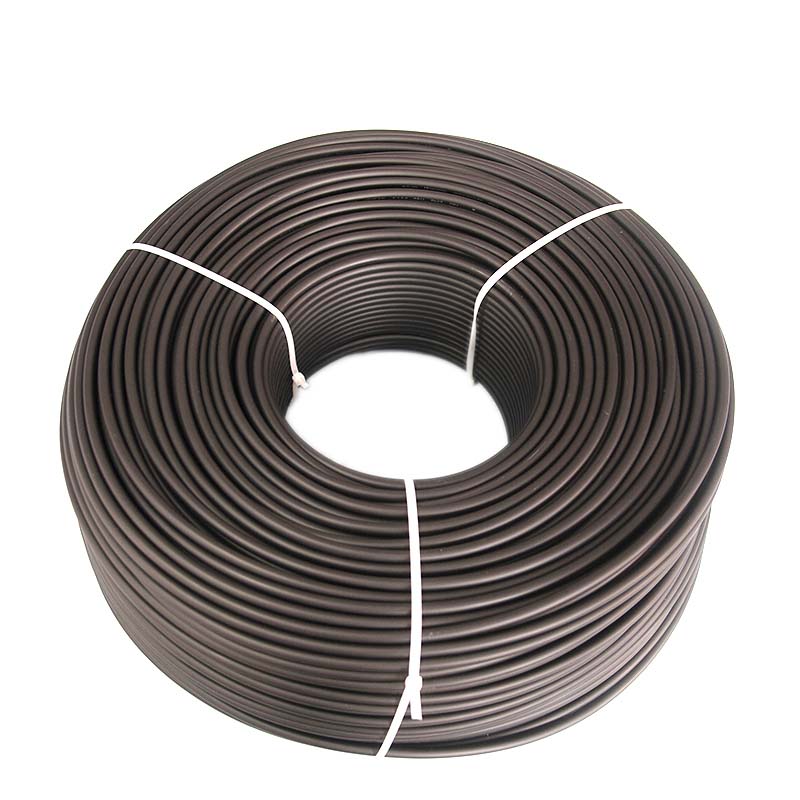

1. Anslutningskabeln mellansol-Cellmoduler är vanligtvis direkt anslutna med anslutningskabeln ansluten till modulskopplingsrutan. Om längden inte räcker kan en speciell förlängningskabel användas. Beroende på modulens effektstorlek har denna typ av anslutningskabel tre specifikationer med ett tvärsnittsarea på 2,5 m㎡, 4,0 m㎡ och 6,0 m㎡. Denna typ av anslutande kabel använder en dubbelskiktsisoleringshölj, har utmärkt motstånd mot ultravioletta strålar, vatten, ozon, syra och saltkorrosion, utmärkt kapacitet i alla väder och slitstyrka.
2. Anslutningskabeln mellan batteriet och växelriktaren krävs för att använda en multsträngad mjuk tråd som har passerat UL-testet och är ansluten så nära som möjligt. Att välja korta och tjocka kablar kan minska systemförluster, förbättra effektiviteten och förbättra tillförlitligheten.
3. Anslutningskabeln mellan batterisätten och regulatorn eller DC-korsningsboxen krävs också för att använda en multsträngad mjuk tråd som har passerat UL-testet, och det tvärsnittsarea specifikationen bestäms enligt matrisens maximala utgång.
Tvärsnittsarean för DC-kabeln på den angivna platsen bestäms enligt följande principer: anslutningskabeln mellan solcellmoduler, anslutningskabeln mellan batterierna och anslutningskabeln för AC-belastningar väljer i allmänhet en kabelklassad ström på 1,25 gånger den maximala kontinuerliga arbetsströmmen för varje kabel; anslutningskabeln mellansol-Celluppsättningar och matriser, och anslutningskabeln mellan batterier (grupper) och inverterare väljer i allmänhet en kabelklassad ström på 1,5 gånger den maximala kontinuerliga arbetsströmmen för varje kabel.
